Motorisations for capacitors , roller coils and variometers
1st edition : May 2014 |
03/2021 Motorized components now availables
 03/2022 added info about simple SYM-ASYM antena coupler
By Dominique F1FRV
****************************************************************

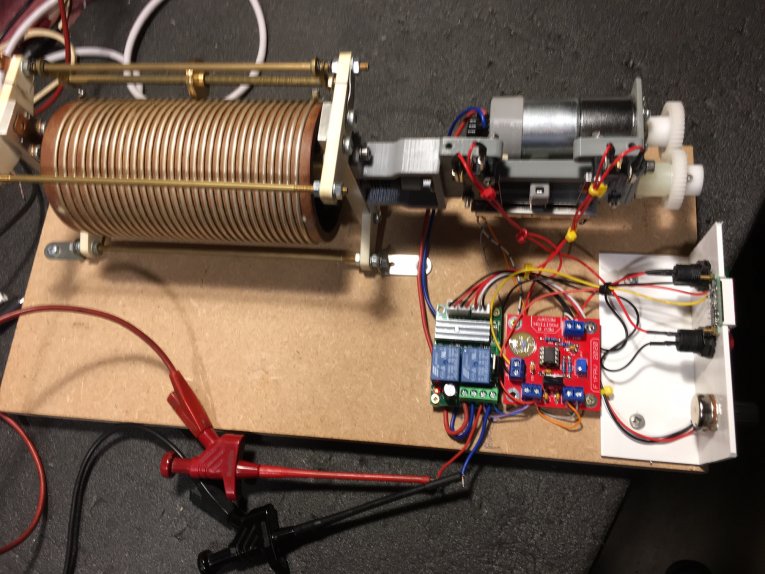

Motorisation for vacuum variable capacitor or roller coil

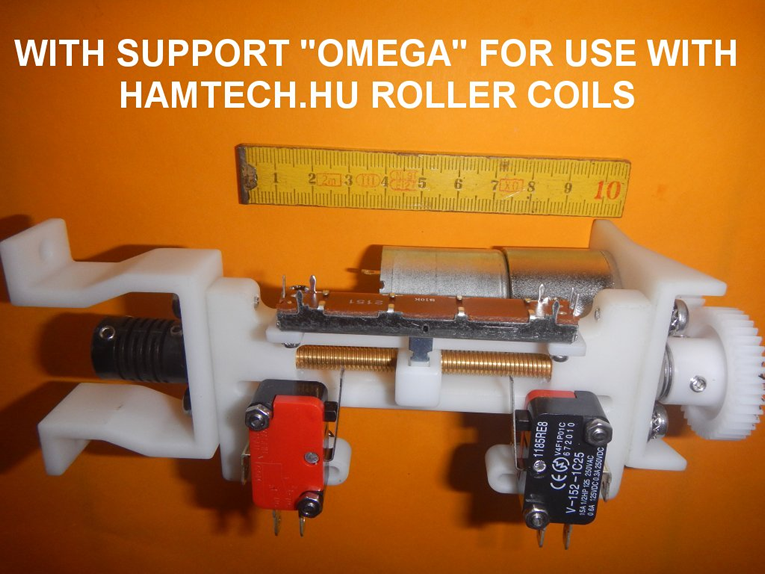

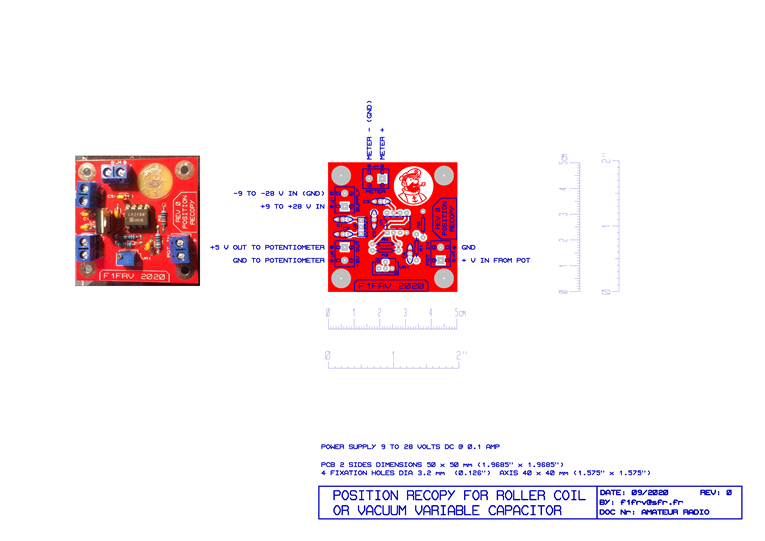

Motorisations only, for roller coils or vacuum variables capacitors, with ends of stroke, and optional position recopy, are availables . For magnetic loop with variable capacitor, you can download a design sheet . For magnetic loop, due to high voltage, an insulating stud, length ~100 mm & a second flector are necessary between motor & capacitor. This equipment must not be placed outside without protection against rain . Download documentation HERE .
Les motorisations seules pour selfs à roulette ou condensateurs variables sous vide, avec contacts de fin de course, et, en option, recopie de position, sont disponibles . Pour boucle magnétique avec condensateur variable, vous pouvez télécharger une feuille de calculs . Pour boucle magnétique, vu la haute tension, une rallonge isolante de ~100 mm et un 2ème flector sont nécéssaires entre le moteur et le condensateur. Cet équipement doit etre installé à l'abri des intempéries, si en extérieur utiliser un boitier étanche , ou un tube PVC de 100 mm avec bouchon supérieur. Télécharger la doc ICI .
NOTA: It can be necessary to reduce motor speed for precise tuning. To do this, use a "PWM" (as option) without torque loss.
NOTA: Il peut être nécéssaire de diminuer la vitesse de rotation pour avoir un accord fin. Pour ce faire, utiliser un "PWM" (en option) sans perte de couple.
Powerful roller inductors are availables at correct prices from HAMTECH in Hungary.
Des selfs à roulette de puissance sont disponibles à prix corrects chez HAMTECH en Hongrie.
****************************************************************

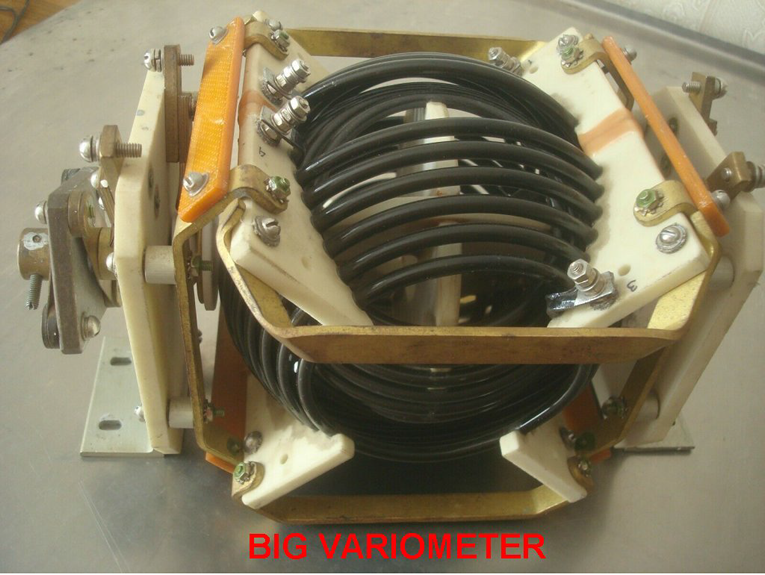

Motorisation for big air variable capacitor or variometer
Motorisation pour GROS condensateurs variables à air, ou GROS variomètres, avec rotation 180°. Couple maxi 12 kg.cm .

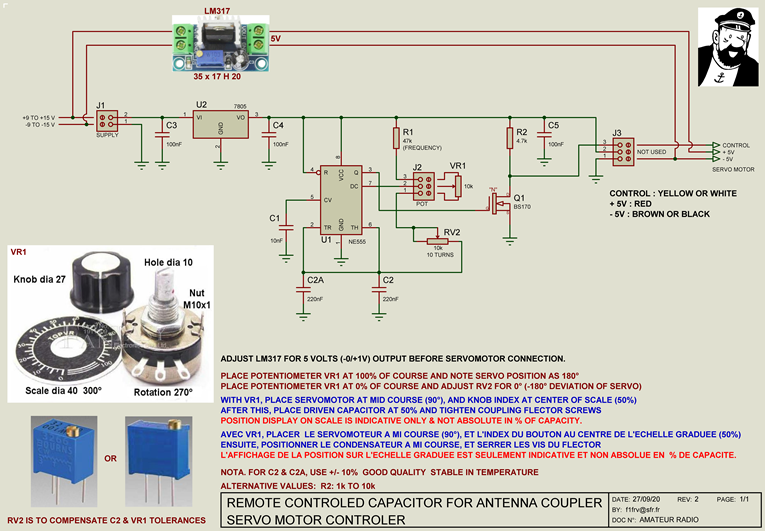

La motorisation est livrée avec la carte de commande, alimentation auxiliaire LM317, potentiomètre de commande et cadran gradué d'affichage de position de 0 à 100% . Une recopie de la position est inutile.
La carte de commande est livrée en kit avec tous les composants nécéssaires.
Tension d'alimentation 9 à 15 Volts courant continu, ~1 A maxi .
Préciser à la commande le type de support "universel" ou "omega", et le diamètre de l'axe à équiper.
L'alésage du flector entre 5 et 10 mm sera réalisé à la demande. Une clef Allen pour les vis du flector est livrée.
Hauteur d'axe 54.5 à 61 ou 75.5 à 82 mm (en retournant le servo moteur).
Le support "universel" (ou l'élément à motoriser) peut facilement être surélevé par du calage. Fixation par 2 vis M4 (non fournies).
Lr maxi du montage: ~77 mm . Cet équipement doit etre installé à l'abri des intempéries, si en extérieur utiliser un boitier étanche . Télécharger la doc ICI .
Motorisation for BIG air variable capacitors, or BIG variometers, with 180° course. Maximum torque is 12 kg.cm . Motorisation is delivered with command card, auxiliary LM317 power supply, potentiometer, and graduated scale 0 to 100%. A position recopy is useless. Command card is delivered in kit, with all necessary components. Supply voltage 9 to 15 Volts DC, ~1 A maxi. At order, precise type of support: "universal" or "omega", and shaft diameter to be equiped. Flector will be bored between 5 & 10 mm to your need. An Allen key for flector screws is delivered. Axis height 54.5 to 61 mm or 75.5 to 82 mm (by inversion of servo motor). "universal" support (or element to be motorised) height can be easyly increased by wedging. Fixation by 2 x M4 bolts (not supplied). Max length of assembly ~77 mm . This equipment must not be placed outside without protection against rain . Download documentation HERE .
***************************************************************
Une version pour PETITS condensateurs variables à air ou PETITS variomètres est également disponible sur demande par mail  .
A version for SMALL air variable capacitors or SMALL variometers is also available on mail request .
Des condensateurs variables à air de puissance sont disponibles à prix corrects chez HAMTECH en Hongrie.
Powerful air variable capacitors are availables at correct prices from HAMTECH in Hungary.
****************************************************************

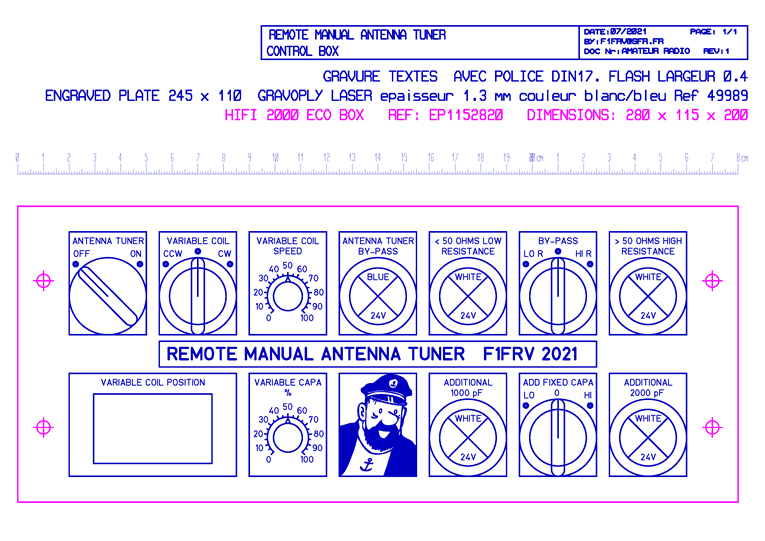

With these equipments you can make a remote controled antenna tuner.
Avec ces équipements vous pouvez réaliser une boite d'accord d'antenne commandée à distance.
****************************************************************
These motorisations can be associated to an automatic tuning card. See HERE
Ces motorisations peuvent être associées à une carte d'accord automatique. Voir ICI
****************************************************************
Télécharger la documentation ICI / Download documentation HERE
Pour acheter, voir ICI / To purchase, see HERE
|
