Modem
SIMPLEX/DUPLEX 300/600/1200/2400 Bits/s pour carte FSCC4 |
par Dominique - F1FRV
REV 1
Mai 2002
Ce modem n’a rien de révolutionnaire.
Il y a eu déjà de nombreuses descriptions parues autour du circuit
AM7910 / AM7911, néanmoins ce montage peut vous être utile, si vous
disposez dans vos fonds de tiroirs de quelques exemplaires de ce circuit.
CARACTERISTIQUES
TECHNIQUES
Utilisation soit sur carte FSCC4 (article RADIO-REF de Mai 2000), soit sur
un port série avec liaison KISS.
Fonctionnement en simplex ou duplex en 300, 600, 1200 ou 2400 bits/s.
Diode LED verte de présence tension d’alimentation (PWR). Diode LED
rouge de PTT.
Diode LED bicolore de visualisation des données reçues (MARK/SPACE).
Cette information est validée par le signal de DCD. Ceci est très utile
en décametrique pour le calage précis en fréquence.
Liaison série bufférisée par un 74HC244, qui sert aussi à protéger
les circuits du modem.
Alimentation en 12 volts par la carte FSCC4. Un régulateur 5 volts
alimente et protège le modem.
La tension –5 volts nécessaire est crée sur le circuit.
Points de test et “ rebouclage ” full duplex, en entrée et
sortie du modem.
Le transistor du PTT est un VMOS canal N, ce qui évite les problèmes de
commutation rencontrés avec certains émetteurs (COPILOTES par exemple).
VMOS 2N7000, VN10KM, ZVN4306 ou équivalents disponibles pour quelques
francs chez Radiospares ou autres fournisseurs.
Un circuit de "WATCHDOG" (pour simplex) coupe l'émission au
bout de 30 secondes en cas de "plantage".

FONCTIONNEMENT DE LA LED
RX DATA / DCD
La LED éclaire en vert pour une tonalité basse (SPACE)
La LED éclaire en rouge pour une tonalité haute (MARK)
Ces couleurs peuvent être inversées suivant le sens de montage de la
diode.
La LED éclaire en jaune quand les signaux reçus ont la même durée de
MARK et de SPACE, c’est le cas lorsque la station que vous recevez est
en mode “ CALIBRAtion ” et que vous êtes sur la fréquence
exacte.
Avec cette diode vous pouvez vous caler visuellement sur la bonne fréquence
de réception. Ce dispositif est pratiquement indispensable en 300 bits/s
sur les bandes décamétriques pour recevoir quelque chose…
FONCTIONNEMENT EN 300
BITS/S (Décamétrique)
Mode BELL 103 (1070-1270 Hz, SHIFT 200 Hz). Mettre les cavaliers : 0,
1 ,2 et 3 sur J10
Mode BELL 103
(2025-2225 Hz, SHIFT 200 Hz). Mettre les cavaliers : 1, 2
et 3 sur J10
FONCTIONNEMENT EN 600
BITS/S (Décamétrique)
Ce mode intermédiaire peu connu et peu ou pas employé, est utilisable en
décamétrique. Il demande un calage en fréquence moins rigoureux que le
300 bits/s et est deux fois plus rapide.
Mode CCITT V23 mode 1 (1300-1700 Hz, SHIFT 400 Hz). Mettre les
cavaliers 0, 1 et 2, retirer le cavalier 3.
FONCTIONNEMENT EN 1200
BITS/S
Mettre de préférence le modem en mode BELL 202 avec équaliseur.
Mode BELL 202, (1200-2200 Hz, SHIFT 1000 Hz), avec équaliseur : mettre les
cavaliers 2 et 3 sur J10.
Mode BELL 202, (1200-2200 Hz, SHIFT 1000 Hz), sans équaliseur : mettre les
cavaliers : 0, 2 et 3 sur J10.
Le mode V23 est compatible avec le BELL 202, la fréquence centrale de
1700 Hz est conservée.
Mode CCITT V23 (1300-2100 Hz, SHIFT 800 Hz), avec équaliseur :
ne mettre que le cavaliers 3
sur J10.
Mode CCITT V23 (1300-2100 Hz, SHIFT 800 Hz), sans équaliseur : mettre les cavalier 0 et 3 sur J10.
FONCTIONNEMENT EN 2400
BITS/S
Quand vous passez en 2400 bits/s (avec quartz 3.6864), les fréquence nécessaires,
et le shift, sont plus importants. Cette fréquence de quartz correspond
à une valeur standard, disponible partout (ou presque) pour une dizaine
de francs. L’expérience a prouvé que un rapport de 1.5 des fréquences
et du shift utilisés en 1200 bits /s était suffisant pour passer à 2400
bits/s.
Les tonalités de l'AM 7910 en 2400 bits/s à partir du mode V23, sont
1950-3150 Hz, la fréquence centrale est 2550 Hz. La tonalité la plus élevée
sera 3150 Hz (elle serait 3300 Hz en BELL202).
Choisir le mode équalisé qui remonte à la réception le niveau de la
tonalité haute. Ceci permet de mieux passer dans la bande BF, parfois
"limite" sur certains émetteurs-récepteurs.
Ces
fréquences sont compatibles avec les modems TCM3105 en 2400 bits/s,
utilisant un quartz de 6.5536 MHz au lieu du quartz 4.433619 MHz pour le
1200 bits/s. Leur fréquence centrale est 2512 Hz et les tonalités sont
1921-3104 Hz.
FONCTIONNEMENT EN DUPLEX
Rien à configurer sur le modem, à part mettre le cavalier de suppression
du watchdog.
La dernière révision du driver XSCC de PE1DNN pour FLEXNET (Juillet
2000) autorise maintenant, entre autres nouveautés, l’utilisation
d’un paramètre de commande pour maintenir le PTT de l’émetteur avec
une temporisation après les trames. En évitant les re-synchronisations
et délais divers, avec
TXDELAY réduit à zéro, ceci permet un fonctionnement plus performant.
FONCTIONNEMENT SUR PORT
SERIE
Attention : Le mode KISS est
pour du full duplex uniquement.
Le modem, bien que à des niveaux TTL/HC MOS fonctionne sur la plupart des
ports série RS 232.
Des résistances (R6 et R7) limitent le courant sur les entrées de U1.
Si votre carte série n’acceptait pas le fonctionnement avec des niveaux
TTL / HC MOS, il vous faudrait prévoir un circuit d’adaptation dans le
style du MAX 232.


NOMENCLATURE
NB
|
REFERENCE
|
VALEUR
|
BOITIER
|
|
|
|
|
2
|
R1,R5 |
470
Ohms
|
¼ W
|
2
|
R2,R13
|
270
Ohms
|
¼ W
|
1
|
R3
|
100
K
|
¼ W
|
1
|
R4
|
4.7
Megohms
|
¼ W
|
2
|
R6,R7
|
1
K
|
¼ W
|
4
|
R8,R9,R10,R14
|
10
K
|
¼ W
|
1
|
R11
|
91
Ohms
|
¼ W
|
1
|
R12
|
470
K
|
¼ W
|
|
|
|
|
5
|
C1,C4,C7,C15,C19
|
10
uF / 25V
|
PAS
2.54 |
5
|
C2,C3,C12,C14,C16 |
100
nF |
PAS
2.54 |
1
|
C5 |
22
pF |
PAS
2.54 |
1
|
C6 |
33
pF |
PAS
2.54 |
2
|
C8,C10 |
1
uF |
PAS
2.54 |
4
|
C9,C11,C17,C18 |
100
nF |
PAS
5.08 |
1
|
C13 |
2.2
nF |
PAS
5.08 |
|
|
|
|
1
|
Q1 |
2N7000
|
TO92
|
1
|
U1
|
74HC244
|
+
SUPPORT DIL 20
|
1
|
U2
|
7805
|
TO220
|
1
|
U3
|
74HC14
|
+
SUPPORT DIL 14
|
1
|
U4
|
AM7910
/ 7911
|
+
SUPPORT DIL 28
|
1
|
U5
|
79L05
|
TO92
|
|
|
|
|
1
|
D1
|
LED
PWR VERTE
|
LED
STANDARD
|
3
|
D2,D5,D6
|
1N4148
|
DO35
|
1
|
D3
|
LED
PTT ROUGE
|
LED
STANDARD
|
1
|
D4
|
LED
DCD + RX DATA
|
LED
BICOLORE VERT/ROUGE
|
3
|
D7,D8,D9
|
BAT85
(SHOTTKY)
|
DO35
|
|
|
|
|
1
|
J1 |
DB9
FEMELLE |
Pour
Circuit Imprimé |
1
|
J2
|
WATCHDOG
|
CONN-SIL
2
|
1
|
J3 |
DIN
5BR FEMELLE |
Pour
Circuit Imprimé |
1
|
J4
|
TEST/LOOPBACK
|
CONN-SIL
4 |
2
|
J5,J6 |
1200/2400 |
CONN-SIL
3 |
1
|
J7 |
ALIM
PAR LA SCC |
CONN-SIL
2 |
1
|
J8 |
TEST
RX
|
CONN-SIL
2
|
1
|
J9 |
MASSE |
CONN-SIL
1 |
1
|
J10 |
SELECTION
MODE |
CONN-SIL
4x2 |
|
|
|
|
1
|
RV1 |
50K |
CERMET
3386P |
1
|
RV2 |
500
Ohms |
CERMET
3386P |
1
|
L1 |
47uH |
|
1
|
X1
|
3.6864
MHz
|
HC49U
Resonance // 30 pF
|
1
|
X2
|
2.4576
MHz
|
HC49U
Resonance // 30 pF
|
Nota : Les modems AM7911 &
79101 sont totalement compatibles avec les AM7910 et peuvent être utilisés.
Pour les AM7911 & 79101, la valeur de R11 devient 910 Ohms au lieu de
91 Ohms pour le 7910.
Self L1 peut être remplacée par un strap.
APPROVISIONNEMENT DES
COMPOSANTS
Diode led bicolore, si vous n’en avez pas, vous pouvez mettre 2 diodes
leds standard (une verte et une rouge) côte à côte tête bêche.
C’est moins bien, mais cela fonctionne quand même.
Condensateurs 100 nF : La référence 220-7916 de chez Radiospares permet
les pas de 2.54 et 5.08 à très bon prix (publicité gratuite…).
Les circuits AM7910 / 7911 sont OBSOLETES. Néanmoins, certains revendeurs
de composants peuvent en avoir toujours en stock, et les vendre à un prix
raisonnable. Vous pouvez également en récupérer dans de vieux modems, où
ces circuits ont été très souvent utilisés.
REGLAGES
Les réglages se limitent à la mise en place des cavaliers nécessaires
en fonction du mode de fonctionnement choisi, et au réglage des deux résistances
ajustables des niveaux de réception et d’émission.
FICHIERS ANNEXES

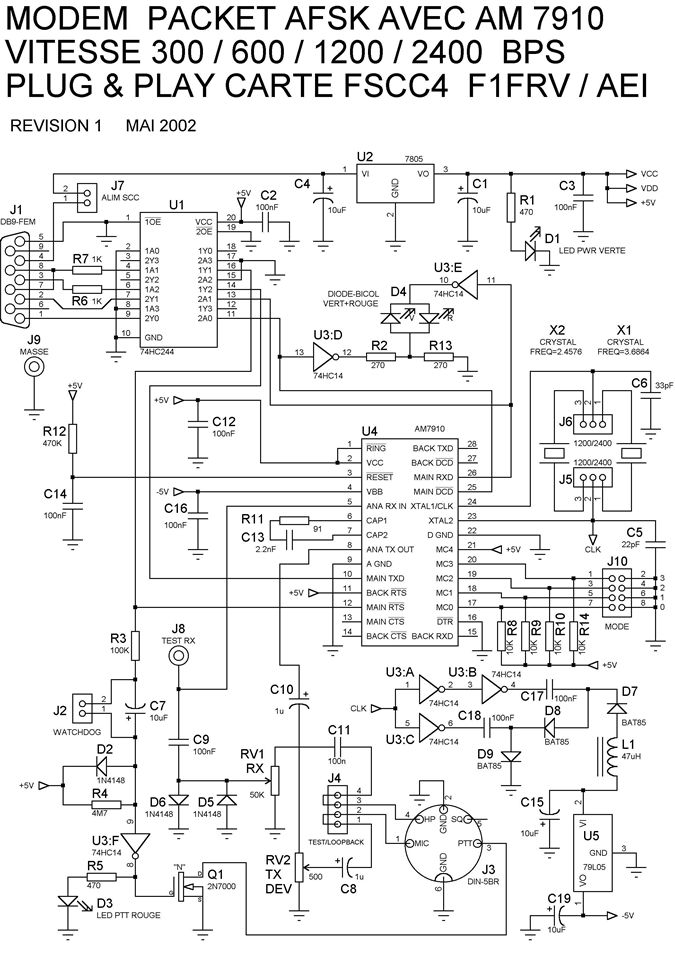

Fichier 7910FSCC.PDF avec les schémas.
Fichier 7910FSCC.PRN pour réalisation du circuit imprimé simple face.
Fichier PRN-DOC.TXT qui explique comment imprimer les fichiers .PRN, et donne quelques trucs
et astuces pour l’impression des typons.
CONCLUSION
Le 2400 bits/s était utilisé il y a plus de 10 ans par des cibistes et
permettait 200 cps sur des accès de BBS. Pourquoi ne pas en faire autant
aujourd’hui sur des voies de transport ou des voies utilisateurs ???
Ce mode est utilisable sans modification des émetteurs-récepteurs prévus
pour le 1200 bits/s (sauf exceptions…).
Que les quelques descriptions récemment parues de modems “ lents ”,
comme celui ci, ne vous empêchent pas de songer très sérieusement à
passer à des vitesses de transmission plus rapides. Une fois que l’on a
goûté au trafic en 9600 bits/s et plus, l’on ne peut plus s’en
passer...
That's all folks
Bon trafic à tous en PACKET RADIO
rapide.
