HV SUPPLY METERING & TRIP

ET, EN FRANCAIS

ALIMENTATION HAUTE TENSION F1FRV

by Dominique - F1FRV - May 9, 2005

Updated August 2007 (EXCEL sheet translated in english)

Updated november 2010 (New safety board with lower cost relay)

Updated april 2011 (Corrected error in new safety board RL1)

Updated march 2012 New pics of hams realizations

 November 2012 Added info about PSUD2 simulator.

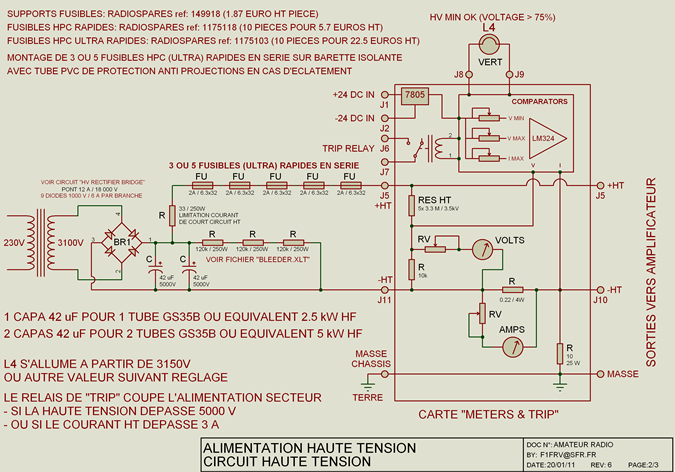

Schematic diagram meters & safety trips

TRIP SIMULATIONS

SIMULATIONS 1 SUPPLY FOR 2 AMPS

DONT FORGET SAFETY DISTANCE >25 mm (>1") BETWEEN GROUND AND ALL HIGH VOLTAGE COMPONENTS, PARTS & TERMINALS !!!. See Safety necessary equipments.

All values are given as practical working example.
Adapt the values of shunts, resistors and voltages to your need.

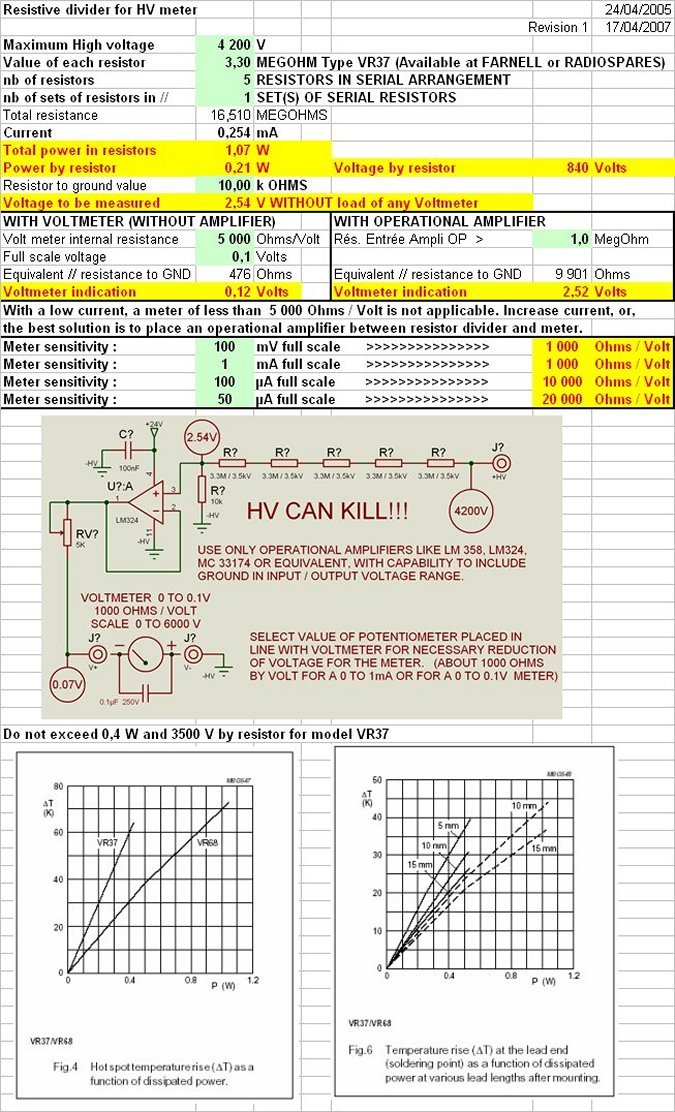

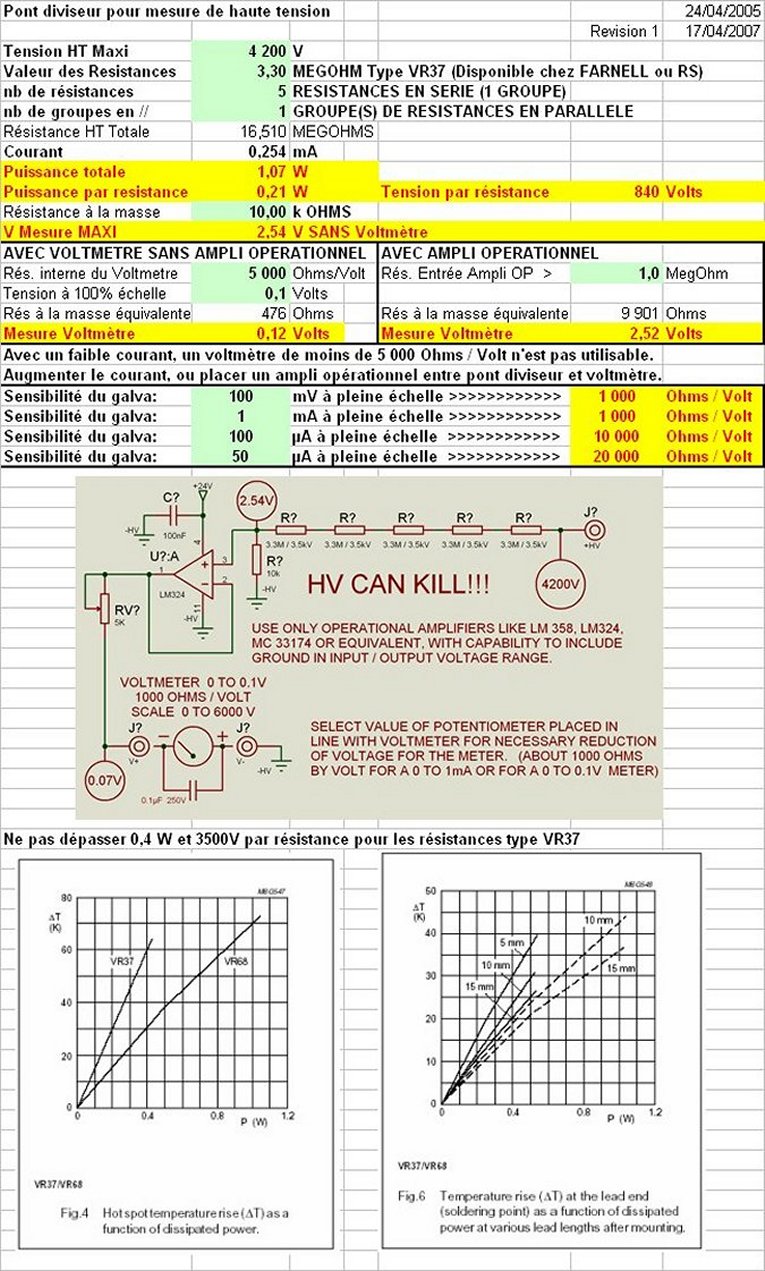

High voltage resistors for HV divider are SFERNICE or PHILIPS type VR37 (3.5 kV - 0.4 W). They are NOT expansive (even if they are sold by 25 or 50 units) and it is always useful to have some in junkbox if you want to make high voltage divider for other applications.

Relay is used to trip the mains supply if voltage or current spikes occurs.
The power command circuit, on mains supply MUST be “fugitive” with push buttons and auto maintain loop on mains power relay. See schematic (in French) of my power supply with "soft start" circuit. Nota: for start-up, the trip relay contact shall be short circuited by the "ON" push button.

Q1, Q2, Q3 can be any low cost VMOS or MOSFET able to switch 0.1 Amp (2N7000, VN10KM, ZVN4306..)

Use only "F" or "FF" fuses, the price difference is the price of the safety you accept to pay .... See data and cost on downloadable file.

All critical components are available at RADIOSPARES or FARNELL

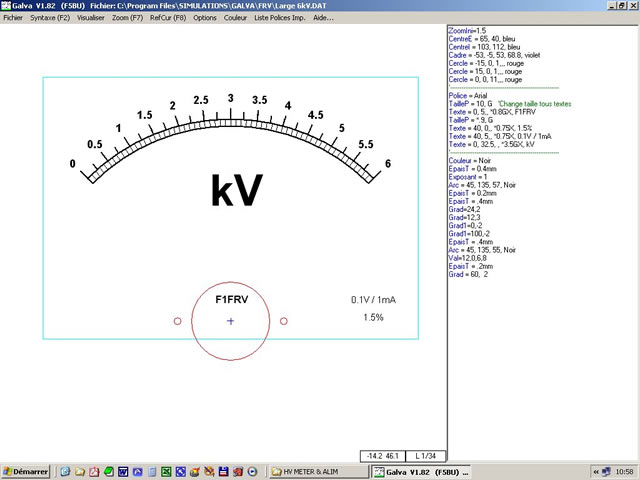

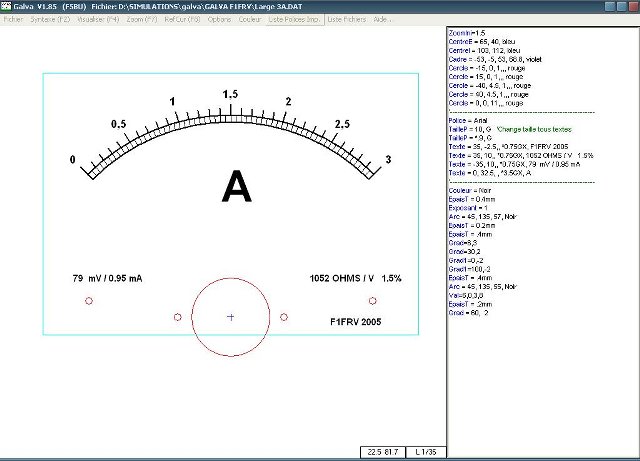

Meter scales can be made with F5BU’s FREEWARE “GALVA” easy to use (french & english), or, with WB6BLD’s (unfortunately NO LONGER FREE) “METER” available on the net.

Download file for PCB with bill of materials, datasheets, EXCEL calculation sheets, layout for high voltage fuses, and this PDF file in: HV METERS & TRIP F1FRV.ZIP

You can also simulate and predict accurately the results of your power supply (no load, under load, ripple...), in using the excellent freeware PSUD2 available in the links page.

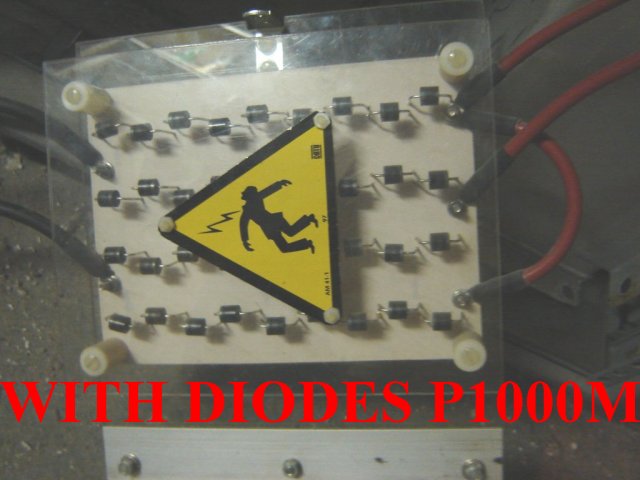

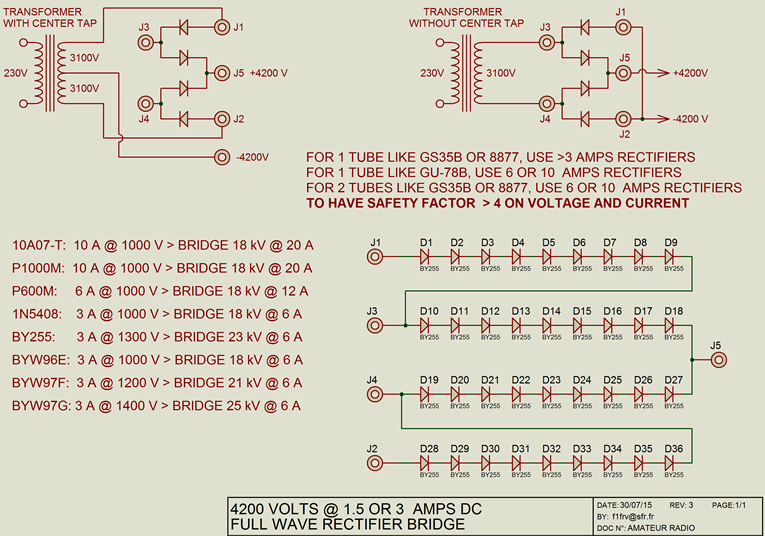

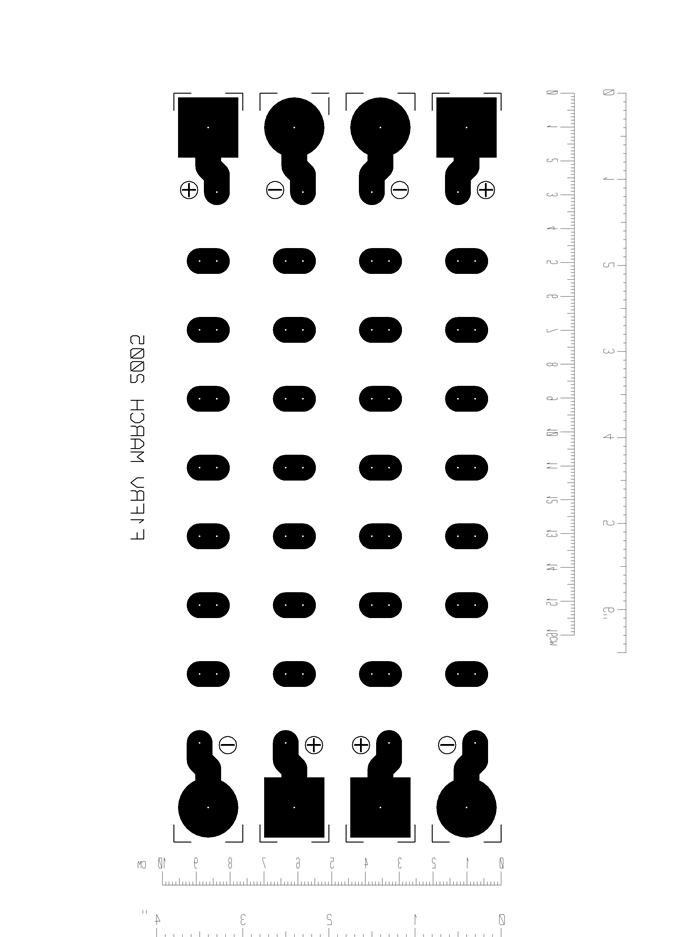

See also associated page HV RECTIFIER BRIDGE with PCB, and PCB for "ersatz " of SILEC P800H: 8000V@3Amps controled avalanche rectifier (hard to find now...).

Power supply tests under load example by Alex UX5IW.Zip

See pictures: HV Supply F1FRV

Pictures of the cards in a 2 x GS35b amp at 144 MHz

Enjoy, and do not forget that HIGH VOLTAGE CAN KILL !!!!

That’s All Folks ! ! ! !

--------------------------------------------

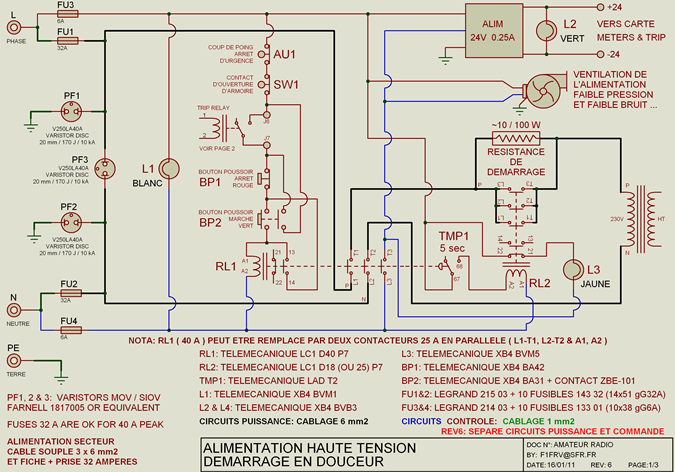

Additionally, for French reading people, schematic in French of my power supply.

Cette alimentation a été concue pour alimenter soit un amplificateur de puissance 4 ou 5 kW (2 x GS35 ou 1 x GU-78b), soit deux amplificateurs de la classe 2000/2500 Watts (1 x GS35 ou 1 x 8877) en fonctionnement SIMULTANE. Le transformateur nécéssaire a été réalisé sur mesures par une petite société très compétente et très compétitive (voir coordonnées et prix avec les photos). Le poids de l'alimentation complète (~110 kg) nécéssite l'utilisation d'un chassis équipé de solides roulettes......

La sécurité est TRES importante. Tous les circuits de commande sont à sécurité POSITIVE. C'est à dire qu'en cas de coupure (même fugitive) de l'alimentation secteur, d'ouverture de l'armoire ou de rupture d'un fil, l'ensemble se met à l'arrêt.

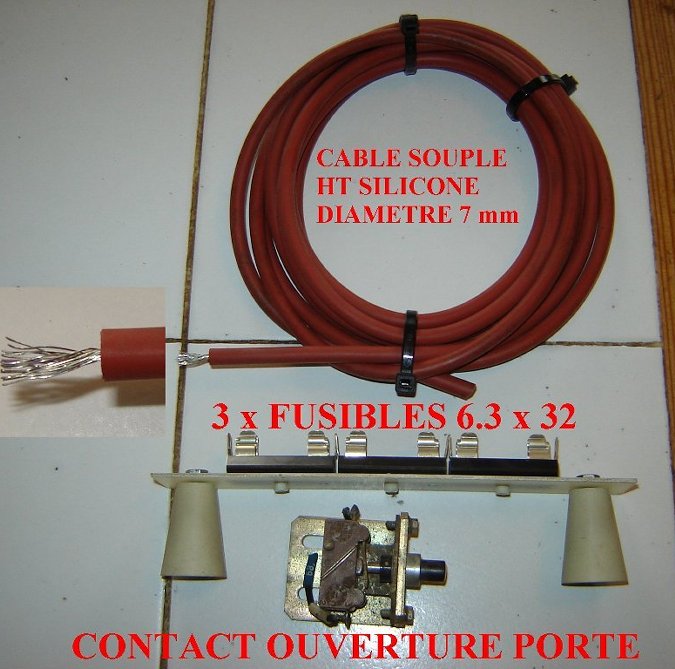

Pour la partie HT du montage, n'utiliser que du fil de cablage spécial haute tension, et soigner le montage des cosses de raccordement (utiliser de la gaine thermorétractable), afin d'éviter toute rupture en service. Choisir des fusibles "F" ou "FF" suivant l'argent que vous comptez mettre pour la sécurité (rapport 1 à 5 en prix). Voir courbes des fusibles dans les documents à télécharger.

NE JAMAIS OUBLIER LA DISTANCE DE SECURITE >25 mm ENTRE LA MASSE ET TOUTES LES PARTIES SOUS HAUTE TENSION !!!. Voir les équipements de sécurité nécéssaires.

Pour la partie commande et secteur, des bornes à vis sont plus sûres que des cables soudés sur circuit imprimé ou sur des petits composants de kékébouilbouills.

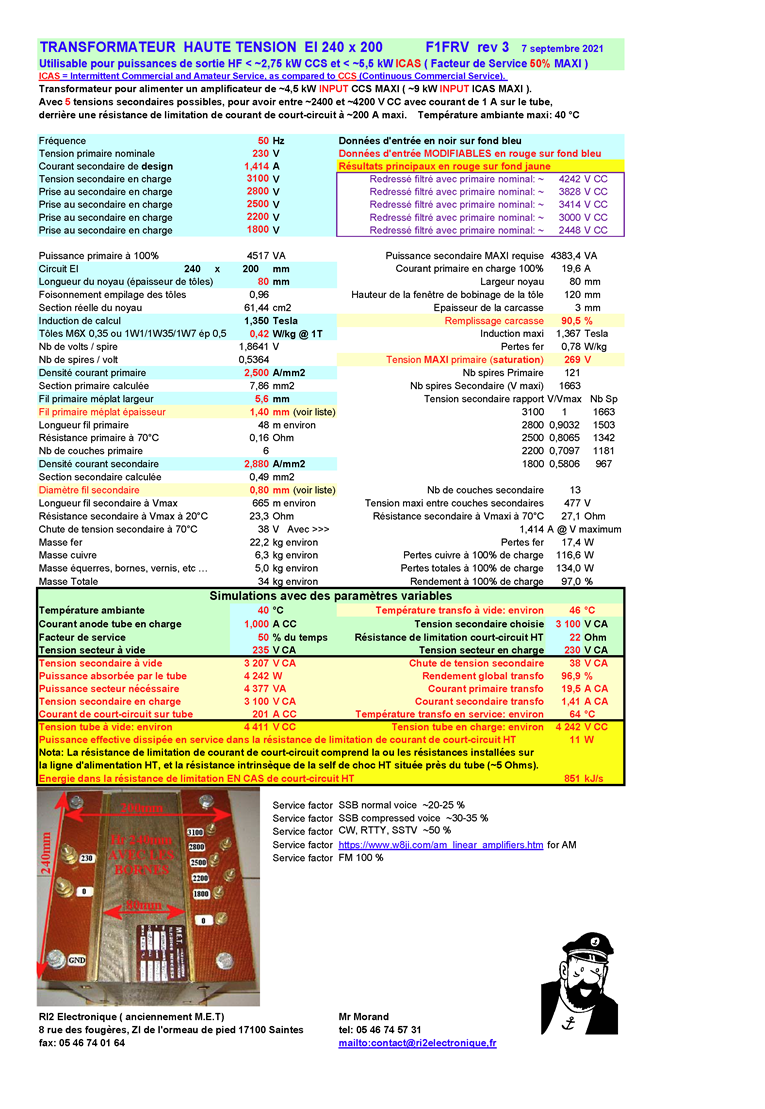

Transformer design sheet for 2.5 kW class amplifiers

Transformer design sheet for 5 kW class amplifiers

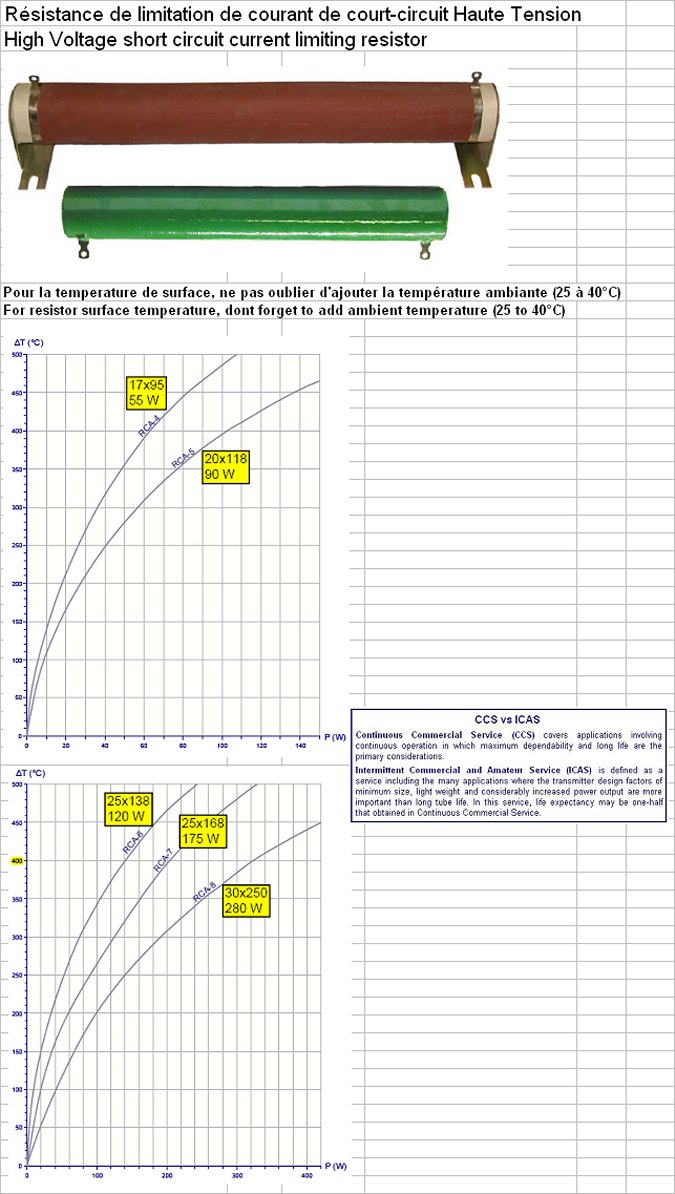

HV general arrangement with fuses & safety board

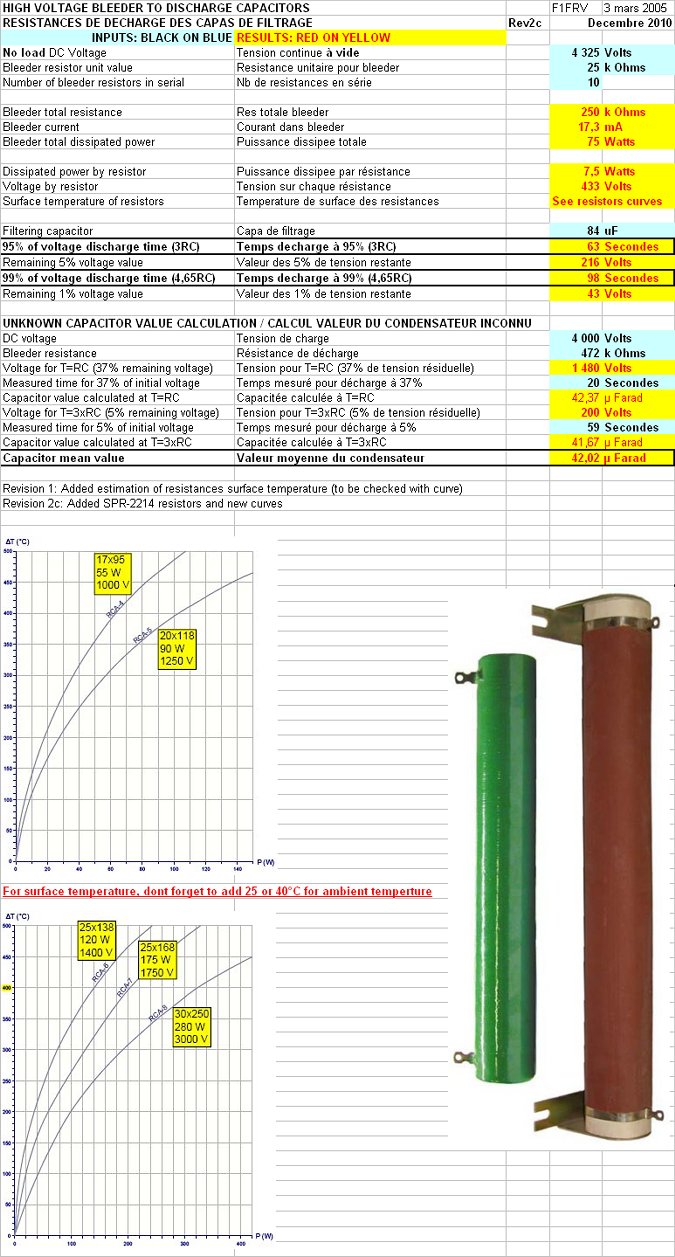

Bleeder resistors calculations / Calcul temps de décharge des capas



Download HV METERS & TRIP F1FRV.ZIP

Pictures of F1FRV's power supply (2005)

Pictures of F2DX's power supply (May 2011)

Pictures of F5CBQ's power supply (December 2011)

Pictures of EA2LU's power supply (March 2012)

Pictures of the cards in a 2 x GS35b amp at 144 MHz
