VHF / UHF cavity design

and

Amplifiers input circuits design

by F1FRV

* Revision 0 march 2012 *

* August 2012 new pics & files for GS-35b  *

* Cavities "semi kits" for GS-35b. See Here. *

* Updated files to download april 2017 *

Aide technique (Français)       Droits d'auteur (Copyrights)



This page is made for experienced technicians. Without enough knowledge, understanding and practice of high power amplifiers, RF design, and power tubes curves comprehensive reading, dont lose too much time to read further, or ask for help ... --- ... from a more experienced friend. Mechanical designs are optimised for GS-35b (best ratio quality / price / power up-to 2.5 kW). Due to the low gain of GS-35b, input power must be high for high output. IMPORTANT: With only 100 Watts at input, dont expect to have more than 1500-1700 W output. This is depending on tube gain and high voltage under load (the higher, up-to 4200 V, is the best). For 2-2.5 kW output, 125-150 W input is necessary. For power >2.5 kW VHF, use GU-78b, as tetrode, less input power (~50 W) is needed. For cold adjustements a VNA is mandatory to adjust length of 100 mm dia line.

Cette page s'adresse à des techniciens expérimentés. Sans connaissances suffisantes, compréhension et pratique des amplificateurs de puissance, conception de circuits radio, et lecture "éclairée" des courbes caractéristiques des tubes, ne perdez pas trop de temps à lire plus loin, ou demandez de l'aide ... --- ... à une personne plus compétente. La conception mécanique est optimisée pour les triodes de puissance GS-35b (meilleur rapport qualité / prix / puissance jusqu'à 2.5 kW). A cause du faible gain des GS-35b, la puissance d'entrée doit etre élevée pour une grande puissance en sortie. IMPORTANT: Avec seulement 100 Watts en entrée ne pas compter avoir plus de 1500-1700 W en sortie, ceci dépend du gain du tube et de la haute tension en charge (la plus haute possible est le mieux, jusqu'à 4200 V). Pour 2-2.5 kW en sortie, prévoir 120-150 W en entrée. Pour plus de 2.5 kW VHF, utiliser la tetrode GU-78b, il faut moins de puissance à l'entrée (~50 W). Pour les réglages à froid, un VNA est indispensable pour ajuster la longueur de la ligne.

VHF cavity

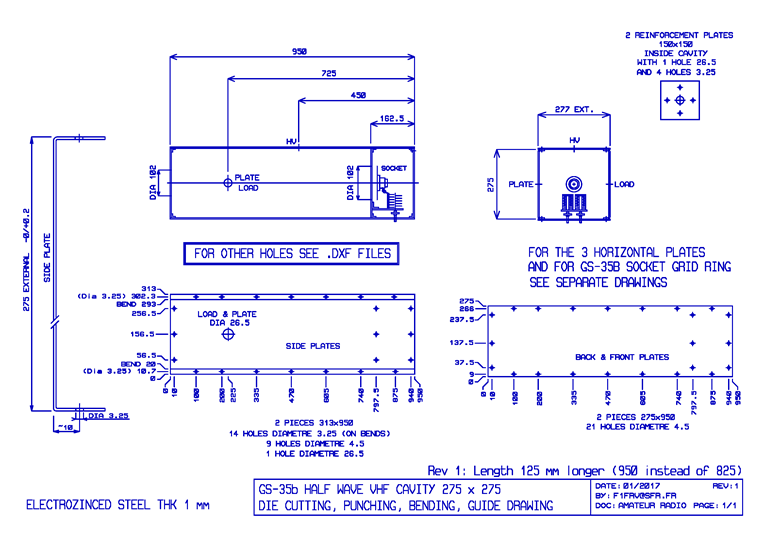

Cavity semi kits metal works

See Here Some for VHF still availables.

UHF cavity

See some pics & measurements UHF cavity

Couplings

For UHF use tune disk 60 mm & load disk 22-30 mm

For VHF use tune disk 80-100 mm & load disk 40-60 mm

Wirings

Tetrode input design

Triode input design

 For now, That's All Fox !!!!!!

Download all files for VHF / UHF cavity design Amplis Cavités VHF& UHF.zip



Download files for triode input design ENTREE TRIODE.zip

Download files for tetrode input design ENTREE TETRODE.zip

Internal link to COLD ADJUSTMENTS WITH VNA

Internal link to triode boards design

Internal link to tetrode boards design

Cavity tuning complete set (plate + load) for sale, see: Flea market

Internal link to GS-35b socket

73's de Dominique.
