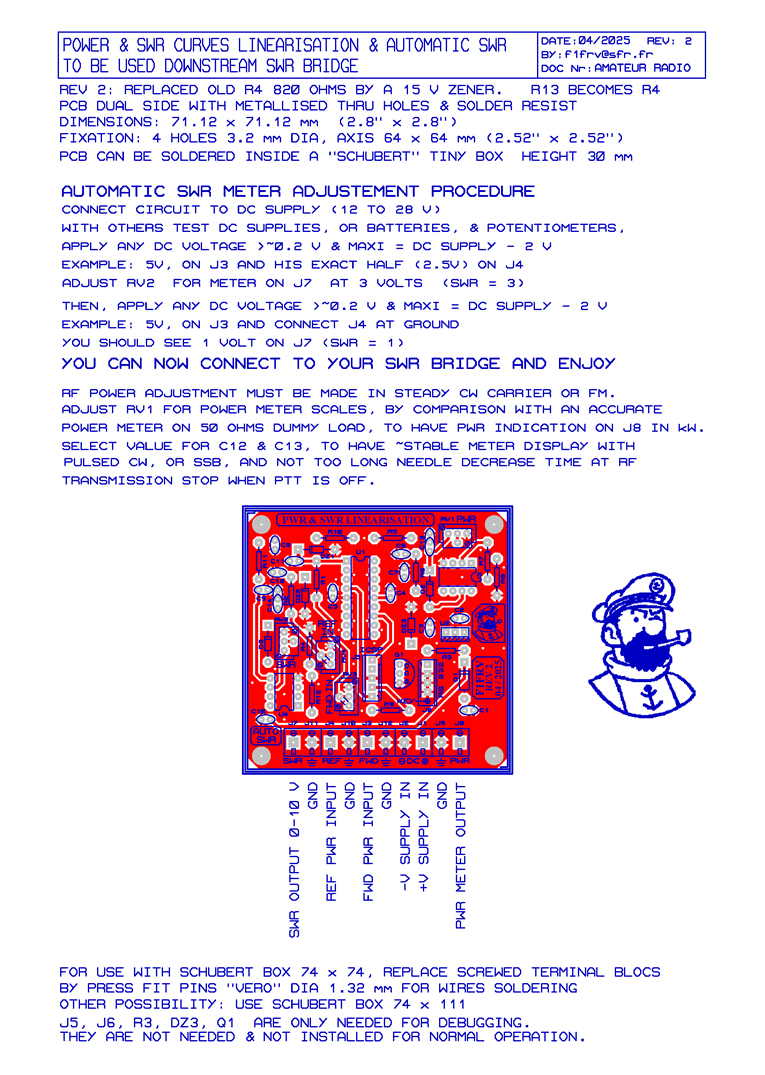

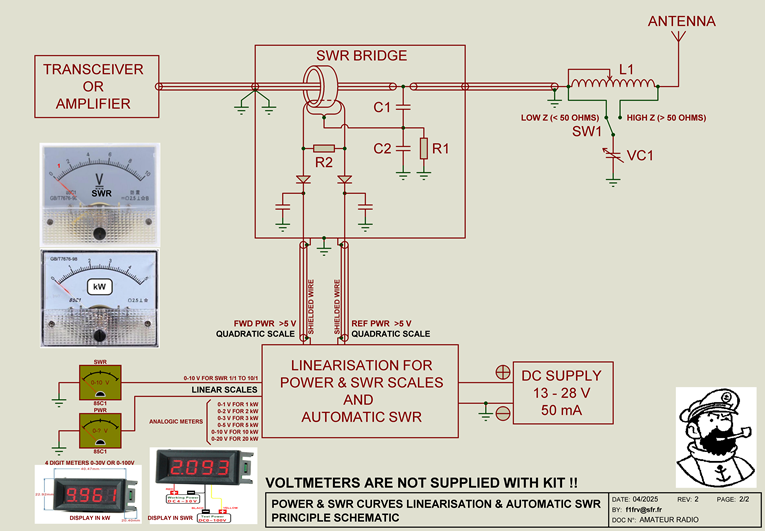

Le but de ce montage est d'afficher la puissance et le ROS sur des voltmètres standard, soit analogiques soit numériques à la place des voltmètres avec échelles spéciales (quadratique pour puissance, logarithmique pour ROS). Précision de linéarisation de puissance ~2%. Ce montage est placé derrière un pont de mesure de ROS (TOS), il intègre aussi un ROS mètre automatique qui vous évite les CALIBRATIONS et COMMUTATIONS DIRECT/REFLECHI. Utilisé avec une boite d'accord d'antennes, il vous permet de faire les réglages simplement en surveillant le ROS.

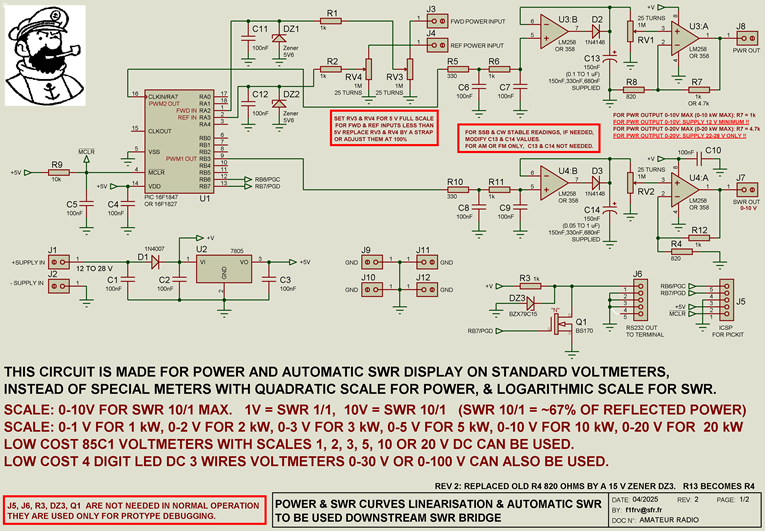

Ce circuit, voir exemple en simulation, peut être réalisé par tout radioamateur, qui sait tenir un fer à souder ( par le bon côté ), ou, qui a des copains compétents pour l'aider ...

This assembly is made to display power & SWR on standard voltmeters, analogic or numeric instead of special scales voltmeters (quadratic for power, logarithmic for SWR). Power linearisation accuracy ~2%. This assembly is placed downstream a SWR bridge, it integrates an automatic SWR circuit which avoids CALIBRATIONS & COMMUTATIONS FORWARD/REFLECTED. Used with an antenna tuner, it allows for simply make tuning, in watching SWR meter.

This circuit, see simulation example, can be made by any amateur who knows how to handle a soldering iron (by the right side), or who has competent friends to help him ...

Kits en vente. Informations ICI

Kits for sale. Information HERE

Enjoy !!!!
