Semi-kit for decametric linear amplifier GS-35b by F1FRV |
Aide technique (Français) Droits d'auteur (Copyrights)
Revision 0: April 2016.
Revision 1: April 2017 (modified wafers arrangement in band switch).
Mars 2022 Plus de kits disponibles mais les circuits imprimés le restent.
No more kits availables since march 2022, but PCBs are still availables.
&
Ce semi-kit est fait pour ceux qui veulent, et ont les connaissances suffisantes (ou des copains compétents) pour construire un amplificateur "sérieux", sans aucun compromis technique, capable de réaliser des contests intensifs de longue durée même par températures ambiantes élevées. Si vous ne faites que le qso des "tamalou" ou équivalent 1/4 heure par jour, ce matériel n'est pas fait pour vous. Achetez vous plutôt un "tonton" d'occasion tout fait, cela vous reviendra moins cher. L'étude du circuit est faite autour d'une GS-35b, et de quelques composants principaux imposés (capa variable à air, capa variable sous vide 5-250 pF, commutateur de bandes, turbine, relais d'antenne). Le commutateur de bandes et la capa à air sont conçus pour 20 Amperes HF. La capa sous vide accepte 35 Amperes HF. Voir data des relais d'antenne russes. Un transceiver 100 W ou plus, équipé d'une boite d'accord interne standard (ROS maxi 3/1) est recommandé. Avec une boite d'accord interne du TX (ROS 3/1), ou une petite boite d'accord style LDG-Z100, le transformateur d'entrée sur tore n'est pas nécéssaire (voir courbe d'entrée directe sans adaptation).
Si vous voulez VRAIMENT avoir un circuit accordé pour les 10 bandes sur l'entrée cathode de votre ampli décametrique: Ce circuit peut être placé dans le rack 6U des kits. L'étude est faite, jamais réalisée (pas de besoin ici), vous serez "beta-testeur". Contactez moi. Je vous enverrai le dossier détaillé complet, & répondrai à vos questions, si il y en a. IMPORTANT: Avec seulement 100 Watts en entrée ne pas compter avoir plus de 1400-1600 W en sortie, ceci dépend du gain de VOTRE tube. Pour 2 kW et plus en sortie, prévoir un TX de la classe 200 W utilisé à 125-150 W.
Il vous est également possible de réaliser des amplis monobandes. Le commutateur de bandes n'est plus nécéssaire. Pour les bandes hautes (30 m à 6 m), un condensateur sous vide 3-50 pF, moins couteux peut être utilisé. Le compte tours peut alors être remplacé par un simple bouton. Le condensateur de blocage de la HT (2200 pF K15U-2) peut être remplacé par un 500 pF K15U-1, moins cher.
En version multibandes, la bande 6 metres N'EST PAS prévue, pour un tas de BONNES raisons, et entre autres, ne pas avoir de compromis sur le Q du circuit en PI. Etudiez et verifiez vous même avec les fichier EXCEL inclus dans le fichier zip à télécharger. La tension d'alimentation HT recommandée pour les performances optimales est de 3100 à 3500 Volts en charge.
Avertissement: Pour utiliser ce simple amplificateur, vous devez avoir une alimentation haute tension, et un ensemble de contrôle-commande, sécurité et relayages. La philosophie de cet arrangement est entre autres de pouvoir construire d'autres amplificateurs sans avoir à refaire les parties alim HT et contrôle-commande. Lors de contests "multi-multi", avec plusieurs amplificateurs en service, en cas de défaillance d'un élément, vous pouvez rapidement le remplacer par un de rechange (seuls quelques connecteurs normalisés assurent les liaisons entre éléments).
This semi-kit is for those who want, and have enough knowledge (or competent friends) to build a "serious" amplifier, without any technical compromise. If you dont make intensive & long contest sessions, even by high ambiant temperatures, this is not made for you. You'd better purchase an already made used amplifier (less expansive). Circuit design is built around a GS-35b, and some mandatory major components (air variable capacitor, vacuum variable capacitor 5-250 pF, bands switch, blower, antenna relays). Band switch and air variable capacitor are built for 20 Amps RF current. Vacuum variable capacitor is made for 35 Amps RF. See russian antenna relays data. A transceiver, 100 W or more, equiped with internal standard antenna tuner (SWR max 3/1) is advised. With TX internal tuner, or a small tuner style LDG-Z100, input transformer with toroid is not necessary (see curve of direct input without adaptation).
In multibands, the 6 meters band IS NOT included for a lot of GOOD reasons, including not have to accept compromises on Q of the PI network. Study & check yourselves with EXCEL files included into zip file to be downloaded. Advised high voltage under load for best performances is 3100 to 3600 Volts.
Beware: To use this simple amplifier, you must have a HV power supply, and a control-command unit with safeties and relays. Philosophy of this arrangement is to be able to build other amplifiers without having to re make HV supply & control-command unit. During "multi-multi" contests, with several working amplifiers, in case of failure of one element, you can replace it easyly by one spare (only a few normalized connectors between elements).
La construction du rack 6U en tôle d'acier zingué, résistant à la corrosion, même en bretagne, permet de bons et durables contacts electriques et HF, et un blindage efficace. Toutes les toleries sont pliées et percées (en poinçonnage numérique), donc pas (ou très peu) de travaux mécaniques à effectuer par le "builder-maker" sur le chassis. Toutes les petites pièces mécaniques sont fournies (en tôle d'acier et de laiton, en stratifié et en Teflon). La visserie, les accessoires, les boutons et les connecteurs nécéssaires sont fournis. La liste précise de ce qui est fourni, et de ce que vous avez à approvisionner par vous même se trouve dans les documents à télécharger.
Mon conseil: Si vous voulez remplacer les composants "imposés" par d'autres, n'achetez pas ce kit cohérent. Etudiez puis construisez votre propre ampli à votre guise avec VOS composants.
6U rack fabrication is made of zinkled carbon steel (corrosion resistant, even in french britany) for good and long life electrical & RF contacts, and efficient shielding. All metal sheets are bent and drilled (by numerical punching), this means, no (or very few) mechanical works to be made by builder-maker on chassis. All small mechanical parts are supplied (zinkled steel, brass, FRP, PTFE). Bolts & nuts, small hardwares, large knobs, and necessary connectors are supplied. A precise list of what is supplied, and what is to be purchased by yourselves is in the downloads.
My advice: If you want to replace "imposed" components by others, dont buy this coherent kit. Study & build your own amplifier like you feel, with YOUR components.
Le support du tube et la cheminée Teflon sont fournis. Tube socket & PTFE chimney are supplied.
Des étiquettes "Dilophane" adhésives gravées laser pour faces avant et arrière font partie de la fourniture. Laser engraved adhesive labels "Gravoply" for front and rear panels are included in the supply.
Les connecteurs fournis permettent la connection normalisée avec le coffret de relayage et sécurités. Supplied connectors are for standardized connections with relays & safety rack.
Si vous n'êtes pas en contest intensif, avec température ambiante de 40 °C, il est possible de réduire le débit, et le bruit de la ventilation.
If you are not in intensive contest, by 40 °C ambiant temperature, it is possible to reduce flowrate, and noise of air cooling.

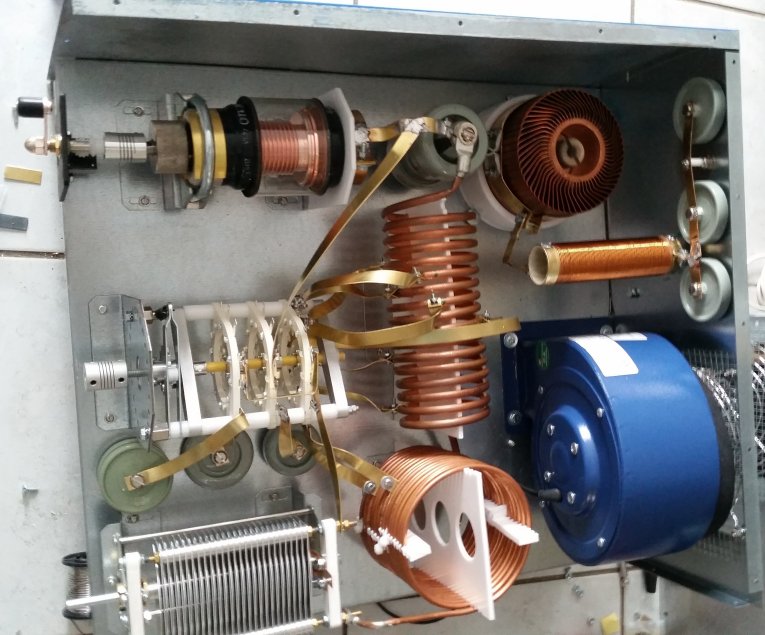

Quelques photos / Some pictures
Link to HV power supply rack 4U
Link to Control-command, safety & relays rack 3U
For now, that's All Fox !!!!!
Enjoy !!!!
Dominique - f1frv@sfr.fr
